Definition: Was sind Druckplatten?
Allgemein definiert sind Druckplatten Speicher für Informationen (Text, Bild). Diese Informationen werden als Druckbild mithilfe von Druckfarbe auf einen Bedruckstoff (z. B. Papier) übertragen. Obwohl die Bezeichnung “Platte” an einen festen Gegenstand denken lässt, sind starre und flexible, immer jedoch planliegende Druckformen gemeint. Aufbau und Form einer Druckplatte hängen von dem Druckverfahren ab, in dem sie eingesetzt wird.
Wie werden Druckplatten hergestellt und eingesetzt?
Die Herstellung von Druckplatten wird bestimmt durch das Druckverfahren, in dem diese zum Einsatz kommen sollen. Die wichtigsten Arten des Drucks, in denen mit planliegenden Druckformen gearbeitet wird, sind die folgenden:
- Buchdruck
- Computer to Plate (CtP)
- Flexodruck
- Offsetdruck
- Tiefdruck
Wie die Platten für diese Verfahren im Einzelnen hergestellt werden, klären die nächste Absätze.
Die Bebilderung von Druckplatten
Die Bebilderung der Druckplatten geschieht in der Druckvorstufe. Dafür gibt es – abhängig von den späteren Druckverfahren – verschiedene Methoden, die die folgende Übersicht beschreibt. Die Details der Herstellung hängen wiederum von den Druckverfahren ab. Wie die Platten für die jeweiligen Verfahren im Einzelnen hergestellt werden, klären die nächsten Absätze.
| Art der Bebilderung | Erklärung | Anwendungsgebiete |
| Belichtung | Die Druckplatten werden mithilfe von Positiv- oder Negativfilmen belichtet. |
|
| digitale Bebilderung (CTS) | Ein Inkjet-Plotter überträgt lichtundurchlässige Farbe auf die Platte, die als Schablone dient. | Siebdruck |
| direkte Bebilderung | Die Platten werden vom PC aus in einem Plattenbelichter oder in der Druckmaschine bebildert. |
|
| Lasern | Eine Laserdiode belichtet die Platte wie einen Film oder zersetzt die nicht zu druckenden Stellen. |
|
| Gravieren | Ein Diamantstichel graviert Näpfchen, in denen sich die Druckfarbe sammelt. | Tiefdruck |
Fotopolymere Druckplatten für den Buchdruck
Druckplatten für das Buchdruck-Verfahren sind aus einem Träger – aus Stahl, Aluminium oder Polyester – und einer Polymerschicht aufgebaut. Die Polymerschicht besteht aus Kunststoffen, die unter Hitze hart werden. Wird die Druckform durch ein Negativ hindurch belichtet, härtet die Polymerschicht an den zu druckenden Partien aus. Die anderen Bereiche bleiben löslich und können ausgewaschen werden. Weitere Charakteristiken dieser Druckplatten sind:
- Auflagenhöhe: geeignet für 500.000 bis 1 Mio. Exemplare
- mittlere Qualität (mäßige Auflösung)
- Nachteil: empfindlich gegen Tageslicht
- werden auch Nyloprint-Druckplatten genannt
Übrigens: Im traditionellen Buchdruckverfahren wird der sogenannte Druckstock aus einzelnen Lettern zusammengesetzt. Diese können von Hand aus dem Setzkasten übernommen oder mithilfe einer Setzmaschine zu einer Druckform zusammengestellt werden.
⇒ Weitere Informationen über den Buchdruck und aktuelle News finden Sie hier.
Druckplatten für das CtP-Verfahren

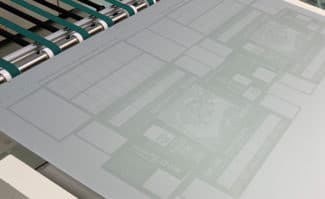

Im CtP-Verfahren kommen zwei Arten von Druckplatten zum Einsatz: UV- oder Thermo-Platten. UV-Platten wurden ursprünglich für die Plattenkopie mit UV-Lampen entwickelt, können jedoch auch mit Violett-Dioden bebildert werden. Die verschiedenen Thermo-Druckplatten unterscheiden sich in der Verarbeitung:
- prozessfreie Platten: gehen vom CtP-Belichter direkt in die Druckmaschine
- chemiefreie Platten: werden in einem einfachen Auswaschgerät entschichtet
- chemiearme Platten
- entwicklerfreie Platten: von AGFA Graphics und Heidelberg definiert, da das Auswaschen bestimmter Platten mit Gummierlösung wohl doch nicht ganz ohne Chemie möglich ist
- herkömmlich zu entwickelnde Platten
⇒ Wie CtP funktioniert und welche Systeme es gibt, erfahren Sie hier.
Druckplatten für den Flexodruck
Druckplatten für den Flexodruck werden aus elastischem Fotopolymer oder aus Gummi hergestellt, dementsprechend sind sie nicht starr, sondern flexibel. Die Information wird mithilfe eines Lasers auf die Druckform übertragen. Dafür gibt es zwei Vorgehensweisen, die sich grundsätzlich unterscheiden:
- Der Laser belichtet die Platte wie einen Film, anschließend wird sie entwickelt und ausgewaschen. Oder:
- Der Laser entfernt das Material von den nicht zu druckenden Stellen. Anschließend braucht die Platte nur noch gesäubert zu werden.
⇒ Mehr über Funktionsweise, Vor-/Nachteile und Zukunft des Flexodrucks hier.
Druckplatten für den Offsetdruck
Die Druckplatten, die im Offsetdruck-Verfahren zum Einsatz kommen, werden meist aus Aluminium hergestellt. Die Aluminiumplatte wird mit einer wasserführenden und fettabstoßenden Schicht überzogen – und ebenfalls mit einer wasserabstoßenden und fettführenden Schicht. Die wasserführende Schicht stellt die nicht bildfreien Partien dar, sie stößt Farbe ab. Die fettführende Schicht nimmt Farbe an und gibt sie später an den Bedruckstoff ab.
⇒ Hier: Wo der Offsetdruck Verwendung findet + alle weiteren Infos + News.
Druckplatten für den Tiefdruck
Druckplatten für das Tiefdruck-Verfahren werden in der Herstellung mit Vertiefungen versehen, in welchen sich später die Farbe für den Druck sammelt. Diese Vertiefungen (auch Näpfchen genannt) stellen also die zu druckenden Bereiche dar. Für die Bebilderung der Platte gibt es zwei Möglichkeiten:
- elektromechanische Gravur: ein Diamantstichel graviert die Vertiefungen in die Platte
- Bebilderung mithilfe eines Lasers und anschließendes Ätzen
⇒ Nähere Informationen über den Tiefdruck und aktuelle News finden Sie hier.
Welche Druckplattenhersteller gibt es?
Die bekanntesten Druckplattenhersteller sind Agfa, Fujifilm und Kodak. Darüber hinaus gibt es zahlreiche weitere und ebenfalls bekannte Unternehmen, die Informationsträger für den Druck herstellen. Die folgende Tabelle bietet die wichtigsten Informationen zu 13 Herstellern:
| Druckplattenhersteller | Kontakt | Produkte/Marken |
| Agfa | Agfa Graphics Agfa NV – Zweigniederlassung Deutschland Paul-Thomas-Strasse 58 40599 Düsseldorf +49 (0) 211 22986-0 info-graphics.de@agfa.com |
|
| Albertin | Albertin Alcide e figli S.n.c. Via Casignolo, 30 20092 Cinisello Balsamo (MI) Italien +39 02 66046256 info@cliches.it |
|
| Asahi | Asahi-Photoproducts Paepsem Business Park Boulevard Paepsem 22 1070 Brüssel Belgien +32 (0) 2 5260530 info@asahi-photoproducts.com |
Fotopolymerplatten für den Flexodruck |
| COE | COE Carl Ostermann Erben Stiller Weg 5 28816 Stuhr-Moordeich +49 (0) 421 565252 info@coe-bremen.de |
|
| Dantex | Dantex Group Stubenwald-Allee 10 64625 Bensheim +49 (0) 625 1107-80 info@dantex.de |
|
| Flint Group | Flint Group Germany GmbH Gaugrafenstrasse 4-8 60489 Frankfurt +49 (0) 69 7802-0 |
|
| Fujifilm | Fujifilm Europe GmbH Heesenstrasse 31 40549 Düsseldorf +49 (0) 211 5089-0 |
|
| Hans Kappl | Hans Kappl GmbH & Co. KG Willstätterstraße 80 90449 Nürnberg info@kappl.de |
|
| Ipagsa ⇒ Ipagsa wird von Agfa übernommen |
Ipagsa Industrial S.L Calle Sant Jordi, 15 08191 Rubí (Barcelona) Spanien +34 93 588 4500 ipagsa@ipagsa.com |
|
| Kodak | Eastman Kodak Company 343 State Street Rochester, NY 14650 USA |
|
| Presstek ⇒ Mark Andy hat Presstek 2018 übernommen |
Mark Andy/Presstek Europe Unit 30, Riverside Way Uxbridge Middlesex UB8 2YF Großbritannien +44 (0) 20 8745 8000 |
|
| Toray Graphics | Toray Group Imprima Graphics Division (TTCE) Průmyslová 4235/4 796 01 Prostějov Tschechien +420-582-303-808 |
|
| Verico Technology ⇒ Zahara wurde im April 2018 aus Presstek ausgegliedert |
Verico Technology LLC EAMER Team Order Management Kokkolastraße 5 40882 Ratingen +49 (0) 2102 5646061 |
Zahara: Wasserlos-Druckplatten für Offset und Etikettendruck |
Entsorgung und Recycling von Druckplatten
Für die Entsorgung oder das Recycling von Druckplatten sollten Druckereien mit professionellen Entsorgungsunternehmen kooperieren. Damit kommen die Drucker nicht nur ihrer Pflicht zum ordnungsgemäßen und umweltgerechten Umgang mit Produktionsabfällen nach, sondern sparen in der Regel auch Kosten: Abfallvermeidung sowie Trennung von Abfällen zur Beseitigung bzw. Weiterverwertung lohnen sich auch finanziell. Abfallberatung erhalten Druckereien bei den folgenden Stellen:
- Umwelt-/Abfallberatung von Städten und Landkreisen
- IHK
- Handwerkskammer
- Innungen und Verbände
