Horizon bringt neuen Inline-Sammelhefter auf den Markt

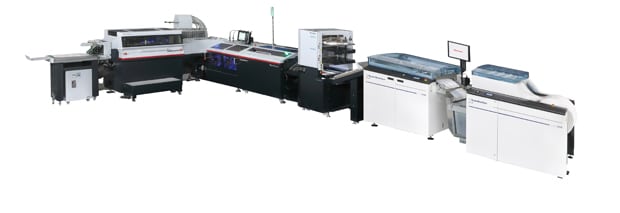

Horizon stellt mit dem iCE StitchLiner Mark V einen neuen Inline-Sammelhefter vor. Das System soll vor allem für die industrielle Produktion rückstichgehefteter Broschüren aus dem Inkjetdruck konzipiert sein.

Der neue Sammelhefter kann laut Hersteller mit Abrollsystemen aller namhaften Hersteller kombiniert werden und soll eine hohe Verarbeitungsqualität, optimierten Papierlauf und neuen Möglichkeiten der Qualitätssicherung bieten.

Nach dem Abrollen und Querschneiden wird jeder Bogen einzeln registriert und individuell gerillt. Anschließend werden die Bogen in einem neu entwickelten Transportsystem überlappend in einem Schuppenstrom zum Sammelhefter transportiert. Hier werden die Bogen einzeln gefalzt, übereinander gesammelt und komplettiert. Die Vereinzelung der Broschüren erfolgt laut Horizon über eine neu entwickelte Separiereinheit ohne Geschwindigkeitsverlust. Broschüren mit variablen Seitenzahlen können vollautomatisch ohne jeglichen Bedienereingriff verarbeitet werden: Die Trennung der Broschüren wird über eine Marken- oder Barcode-Lesung gesteuert. Abschließend wird die Broschüre auf dem Sattel im Rücken geheftet. Das System fertigt bis zu 6.000 Broschüren pro Stunde (12.000 im Doppelnutzen).

Der optionale Umschlaganleger CF-50D mit individueller Rillung erlaubt die Zuführung von sechs- und achtseitigen Umschlägen oder das Einschießen von Bogen an jeder beliebigen Position in der Broschüre. Hierfür können bis zu drei Anleger angeschlossen werden. Zur Erweiterung der Produktionsmöglichkeiten kann der CF-50D auch als digitaler Anleger für die Verarbeitung von sequenziell gedruckten Einzelblättern aus dem Stapel verwendet werden.

Qualitätssicherung und Vernetzung

Ein optionales Tracking-System dient der Qualitätssicherung im kompletten Fertigungsprozess. Es überwacht zum Beispiel die Auftragsnummer (ID) zur Trennung der Broschüren, überprüft dabei die Seitenreihenfolge und die Gesamtseitenzahl auf Richtigkeit. Optional erfolgt sowohl ein Abgleich zwischen Umschlag und Inhalt als auch eine Endkontrolle nach dem dreiseitigen Beschnitt.

Verbunden mit dem cloudbasierten Workflow-Service iCE LiNK entsteht eine vollständig vernetzte Arbeitsumgebung. Auf diese Weise können Produktionsabläufe in Echtzeit überwacht, analysiert, visualisiert und somit noch effizienter gestaltet werden.

Sammelhefter im Feldtst bei Esser

Im Rahmen einer Technologie-Partnerschaft hat Horizon den StitchLiner Mark V gemeinsam mit der Esser printSolutions GmbH auf seine Marktreife geprüft. Nach Abschluss des europäischen Feldtests wurde das erste System am Standort in Bretten installiert. Horizon ist mit dem neuen Sammelhefter nun in die Serienproduktion gestartet.
