BST: Neues Bahnüberwachungs-System für die Druckindustrie

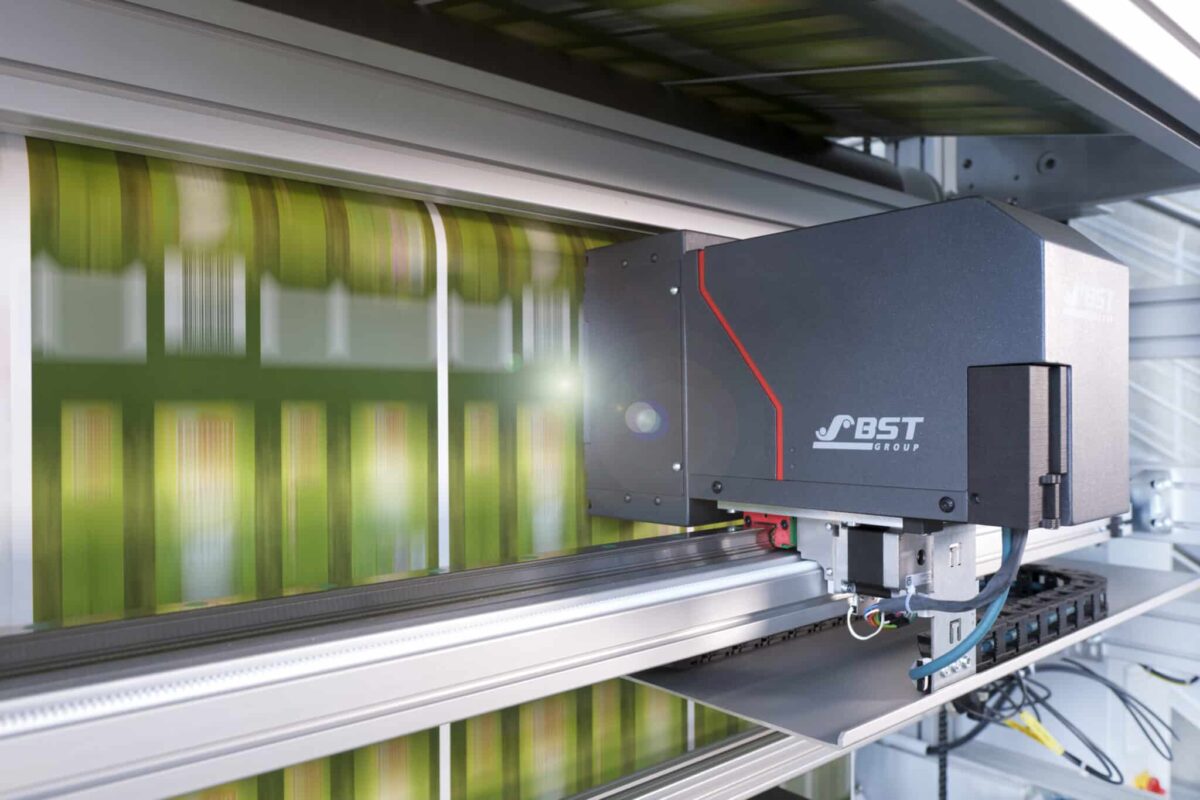

Mit BST Proview hat die Bielefelder BST GmbH zu Jahresbeginn 2022 ein individuell adaptierbares System zur Video-Bahnüberwachung auf den Markt gebracht, das bis zu einer maximalen Bahngeschwindigkeit von 1.000 Metern pro Minute eine Druckbildkontrolle ermöglichen soll. Proview ist nach Herstellerangaben modular erweiterbar und aufgrund seiner Traversenmontage sowohl für Schmalbahn- als auch Breitbahnanwendungen eignet.

Das Video-Bahnbeobachtungssystem ist für die Druckbildüberwachung von Etiketten, Shrink Sleeves oder Dekorerzeugnissen in Echtzeit gedacht. Es könne neben minimalen Farbabweichungen auch fehlende Lacke, Farbschleier oder mechanische Fehler sichtbar machen, heißt es in der Pressemitteilung von BST. Mit der optionalen Smart Register Funktion wird das Register in CI-Flexo Druckmaschinen voreingestellt.

Ein LED-Blitz leuchtet die Materialbahnen homogen aus. Bei Bedarf können Durchblitze, Lackblitze und UV-Blitze ergänzt werden. Damit erlaubt BST Proview die Anzeige des Vorder- zu Rückseiten-Registers, von Lacken und UV fluoreszierenden Farben.

Mit zwei Kameragrößen erhältlich

Die Bedienung ist laut BST „auf maximale Einfachheit angelegt“: Sie erfolgt über ein Multitouch-Panel und das Druckbild wird auf einem hochauflösenden 22-Zoll-Monitor dargestellt. Dort können auch via Split-Screen Live- und Referenzbild – entsprechend den gespeicherten Einstellungen für Bildausschnitt, Zoom, Iris und Position in Bahnlaufrichtung – gleichzeitig dargestellt und direkt miteinander verglichen werden. Die Split-Screen-Funktion ermöglicht einen kontinuierlichen visuellen Abgleich des aktuellen Drucks mit dem Gutmuster.

„BST Proview ist über seine gesamte Lebenszeit einfach: Einfach zu installieren, einfach zu bedienen, einfach zu warten, unkompliziert zu erweitern und Software-Updates zu fahren“, erklärt Volker Reinholdt, Produktmanager von BST.

Ob in Standard- oder Advanced-Zuschnitt: Sämtliche Komponenten seien per Plug-and-Play zu installieren und in die bestehende Systemarchitektur zu integrieren, so BST. Proview ist mit zwei Kameragrößen erhältlich: Die große Variante zeigt Ausschnitte von 225 x 169 mm und besitzt einen 16-fach Zoom. Die kleinere Variante zeigt Ausschnitte von 125 x 94 mm und besitzt einen 10-fach Zoom.

Außer der Wahl zwischen zwei Kamera- und verschiedenen Beleuchtungseinheiten bietet der Hersteller diverse Erweiterungsmöglichkeiten an. Alle Systemeinstellungen zu einem Druckvorgang können als Auftrag gespeichert werden. So ermöglicht unter anderem die Fernüberwachung der Produktion über die Screenshot-Galerie. Hier können bis zu 50 Live-Bilder pro Auftrag gespeichert werden. Der Zugriff auf die Informationen erfolgt jederzeit und von überall über das jeweilige Firmennetzwerk.

Mit Hilfe des Haze Guard wird dem menschlichen Auge Unsichtbares sichtbar gemacht. Indem der Kontrast angehoben wird, visualisiert er Fehler mit schwachen Kontrasten wie Farbschleier, Tonen oder fehlender Lack. Daneben erkennt das Modul Color Monitoring Farbabweichungen im Vergleich mit vorab definierten Farbwerten. Die Messpunkte sind dabei frei wählbar.
